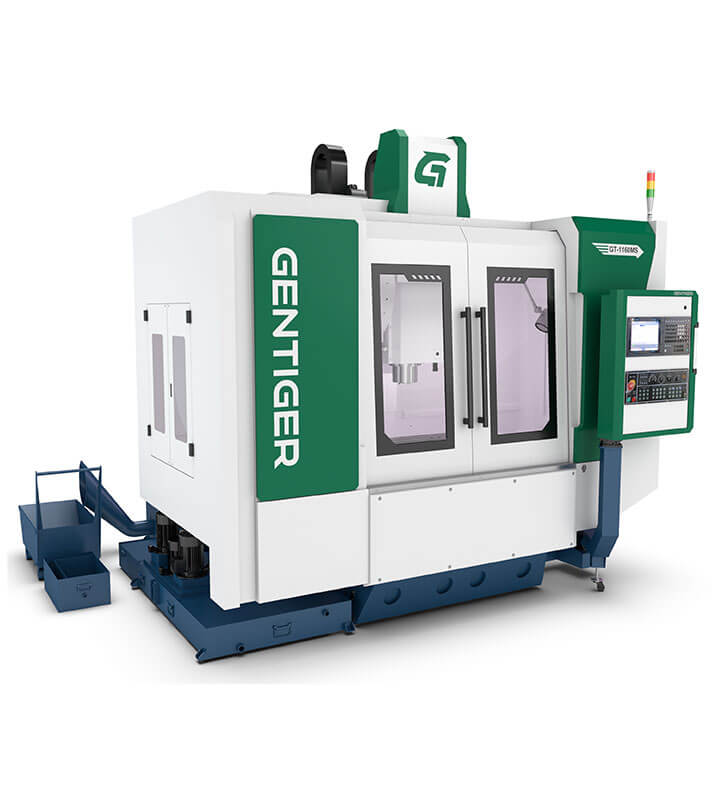

GT-1160MS
機台特性
優異機台特性
- C型架構注入高速切削的靈魂,最物超所值的選擇。
- 穩重結構,適合模具及精密零件加工。
- 三角形立柱,重心穩固,確保加工穩定性。
- 立柱與底座以鏟花面結合,提升機台剛性、精度與壽命。
- 鞍座梯型加大設計,增加工作臺支撐力及穩定性,提升加工品質。
- 三軸搭配高馬力伺服馬達,直結式傳動,提升定位精度。
- 採用超重負荷滾柱型線軌,提升切削剛性。
- 增設沖屑系統,減少人工沖屑,提升效率。
- 特殊設計兩節式水箱,清理快速方便。
- 整機人體工學設計,操控性佳。
- 最小佔地面積,節省廠房空間。
- 預留自動化設備裝置介面。
- 定位精度::0.01mm / 全行程 (國際標準ISO 10791-4)
- 重複精度:0.007mm / 全行程 (國際標準ISO 10791-4)
- 使用刀具動平衡需校正至G2.5 以內
機台規格
項目 | GT-1160MS | GT-1160MS PLUS |
---|---|---|
三軸行程 (X / Y / Z) | 1100 x 600 x 600 mm | |
切削進給 (X / Y / Z) | 20 m/min | |
快速進給 (X / Y / Z) | 30 m/min | 45 m/min |
工作台尺寸 | 1220 x 620mm | |
主軸最高轉速 | 15,000 rpm | |
主軸形式 | 直結式 | |
軸承潤滑方式 | 油脂 | |
主軸冷卻 | 油冷 | |
主軸錐度 | BBT-40 | |
刀庫容量 | 24 tools |
- 本公司保留以上規格設計變更之權利,恕不另行通知。
配備
標準配備
- 水箱
- 工作燈
- 工具箱
- 切削液系統
- 主軸吹氣系統
- 電氣箱熱交換器
- 手輪脈波產生器
- 工作完了指示燈
- 工作台兩側捲屑螺桿
- 主軸溫升位置補償系統
- 螺旋捲屑機
選購配備
- 刀庫:圓盤式30T、40T
- 主軸中心出水設備: 20bar , 50 bar
- 油霧回收裝置
- 油水分離機
- 自動刀長量測
- 自動工件量測
- 三軸光學尺
- X軸和Y軸中空螺桿
- 履帶式鐵屑輸送機
- 刮板式鐵屑輸送機
- 變壓器
- CE安全規範
- 刀庫防護罩
- 第四軸
