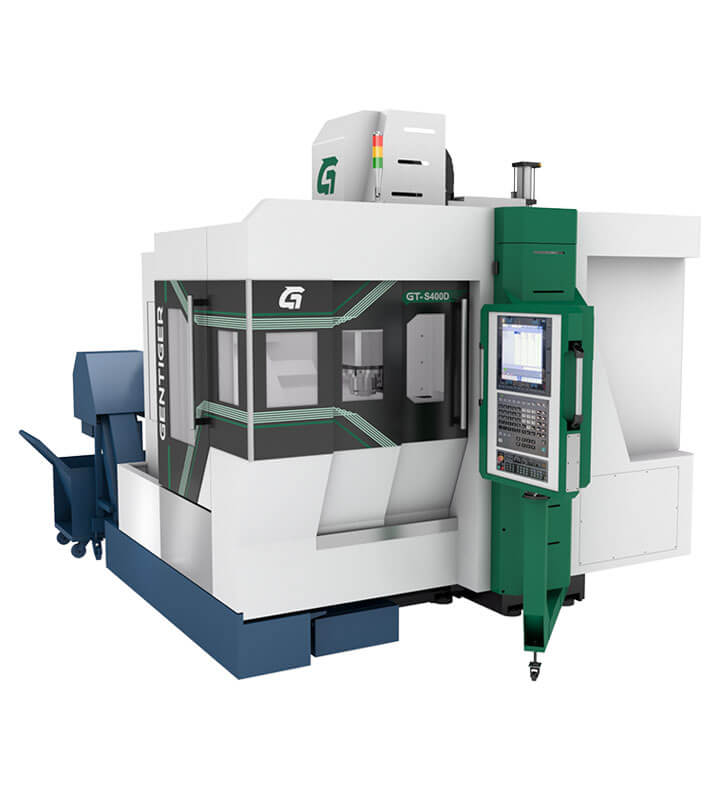

GT-S400D
機台特性
優異機台特性
- 強化鑄件結構，提升支撐強度。
- 底座線軌採用高低斷差設。配合B軸及C軸旋轉，可做各種角度加工。
- 工件加工時，具有垂直分力與水平分力，使機器具有較佳之支撐強度。
- 配有高精度DD馬達旋轉工作台。
- 工作台預留自動化介面。
- 左側門寬特殊設計，便於吊放工件或搭配自動化設備。
- 可配合機械手或工件倉儲系統，達自動化生產，減少人力需求。
- 圓盤式刀庫，提升效率。
- 特殊設計以利鐵屑清理。
- 配有干涉防碰撞功能。
機台規格
| 型式 | T18 |
|---|---|
| 三軸行程 (X/Y/Z) | 500mm / 850 mm / 400mm |
| 切削進給 (X/Y/Z) | 20 m/min |
| 快速進給 (X/Y/Z) | 30 m/min |
| 工作台尺寸 | Ø400 |
| 主軸最高轉速 | 18,000 rpm |
| 主軸型式 | 直結式 |
| 軸承潤滑方式 | 油氣 |
| 主軸冷卻 | 油冷 |
| 主軸錐度 | HSK-A63 |
| 刀庫最大容量 | 24 tools |
| B軸搖擺軸 | 傾斜軸 |
|---|---|
| 分度盤最大轉速 | 100 rpm |
| 定位精度 | ±8 sec |
| 煞車扭力 | 2,800 Nm |
| 旋轉角度 | ±180 |
| C軸工作台 | 旋轉軸 |
|---|---|
| 工作台尺寸 | Ø400 |
| 容許工作負載 | 300 kg |
| 分度盤最大轉速 | 200 rpm |
| 定位精度 | ±5 sec |
| 煞車扭力 | 800 Nm |
- 以上規格以西門子為準，另可搭配海德漢，發那科及三菱控制器。
- 本公司保留以上規格設計變更之權利，恕不另行通知。
配備
標準配備
- B/C軸光學尺
- 主軸環噴
- 主軸吹氣裝置
- 主軸油冷機
- 切削油霧裝置
- 三軸油脂潤滑系統
- 全密閉式防護罩
- 履帶式捲屑輸送機(適合一般鐵屑)
- M30自動斷電系統
- LED工作照明燈
- 工作警示燈
- MPG手輪
- 電氣箱冷氣機
- 網路及RS232C介面
- 操作側清潔水槍
- 基本工具箱
- 操作手冊
- 水平調整螺栓及基礎塊
選購配備
- 刀庫30\40\60把刀
- 三軸光學尺
- 工件量測(含校正球)
- 刀長量測
- 主軸中心出水出氣
- 刮板式捲屑輸送機 (適合細小屑料，如銅屑、鋁屑、鑄鐵屑等)
- 油霧回收裝置
- 油水分離機
- 變壓器
- CE/TS安全規範
